液壓齒輪泵八字軸套外輪廓加工測試--合風機床

零件名稱：液壓齒輪泵軸套

工件材質：高錫軸承鋁

加工難點：

    1.表面質量要求高，重點：八字形外輪廓側面不允許有象限點

    2.形位公差要求高，重點：八字形外輪廓圓度＜0.008mm

    3.加工尺寸精度要求高

選用刀具：日本佑能?6mm超硬單刃銑刀，專注側面加工

機床配置：MOULD 800/12000rpm

客戶反映此零件只能依賴進口高端機床才能滿足加工要求，在對合風機床進一步了解之后，客戶提供零件毛坯，在合風工廠內進行了試切測試。

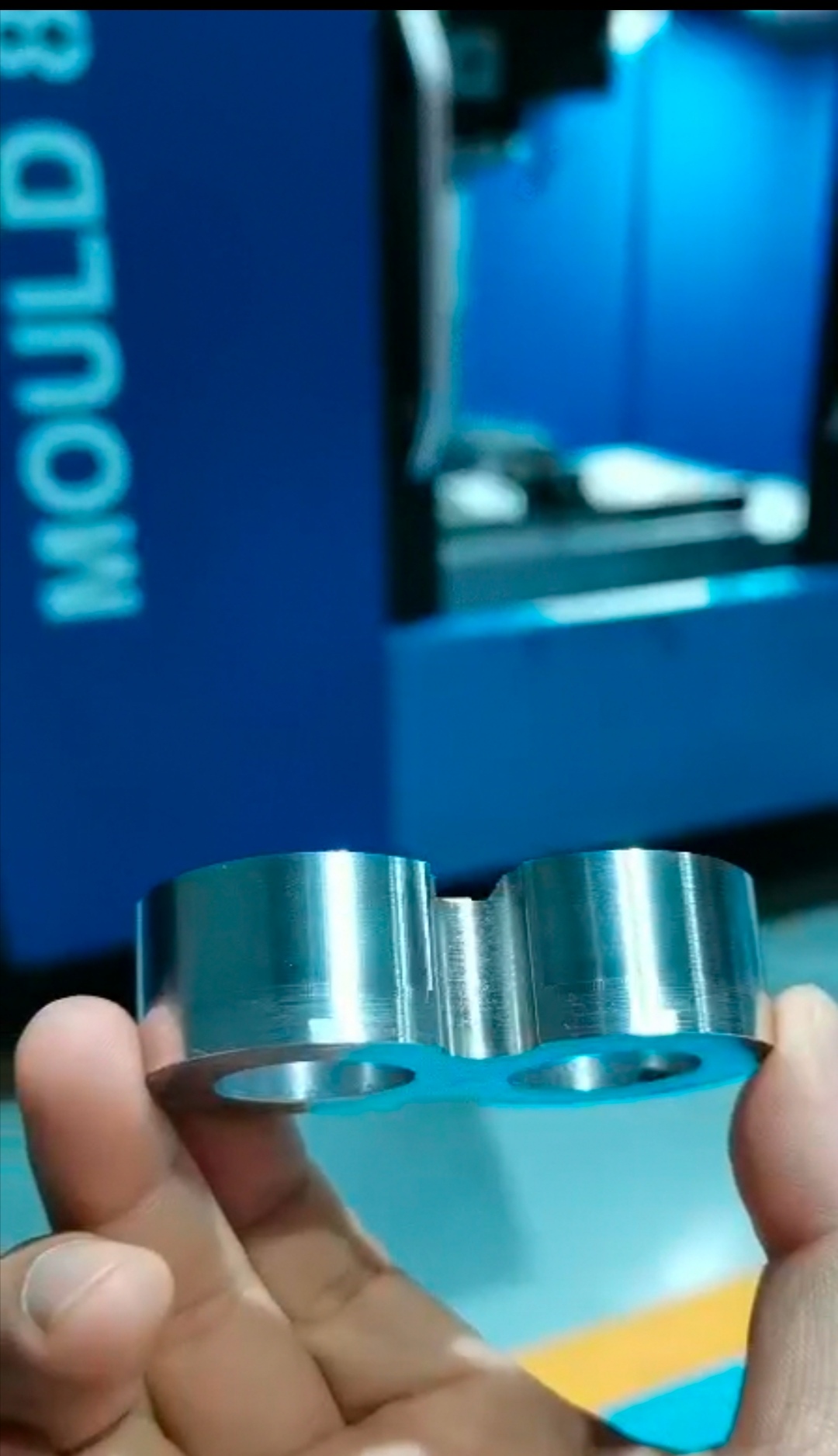

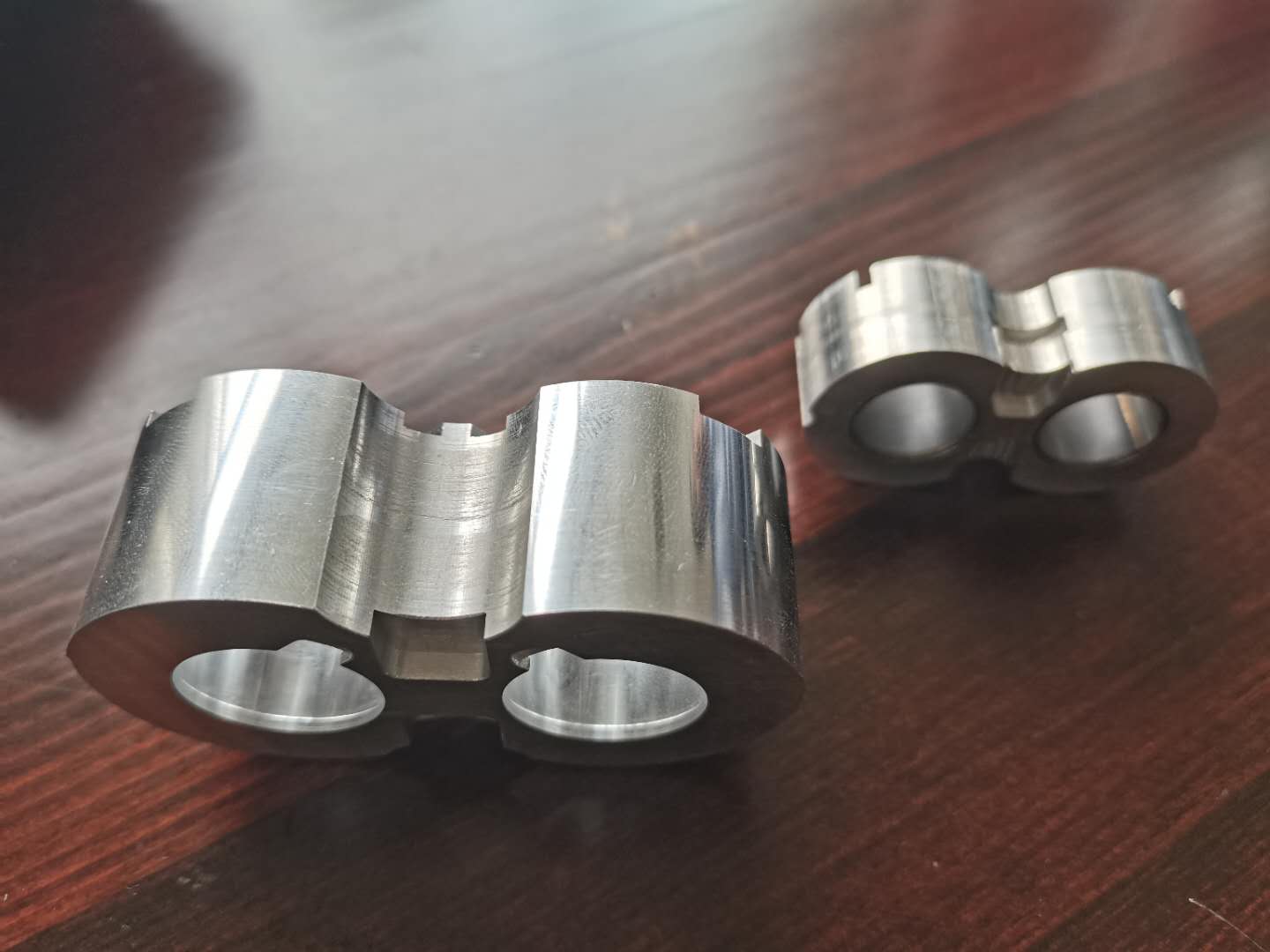

測試結果，對工件表面質量比較滿意，表面粗糙度約在Ra0.5-0.6左右，由于刀具直徑?6與主軸轉速12000rpm的局限，表面質量還有很大的提升空間，可通過選用更大直徑刀具和更高主軸轉速來提升。象限點不明顯。

并在三坐標測量儀上進行了進一步精度檢測：

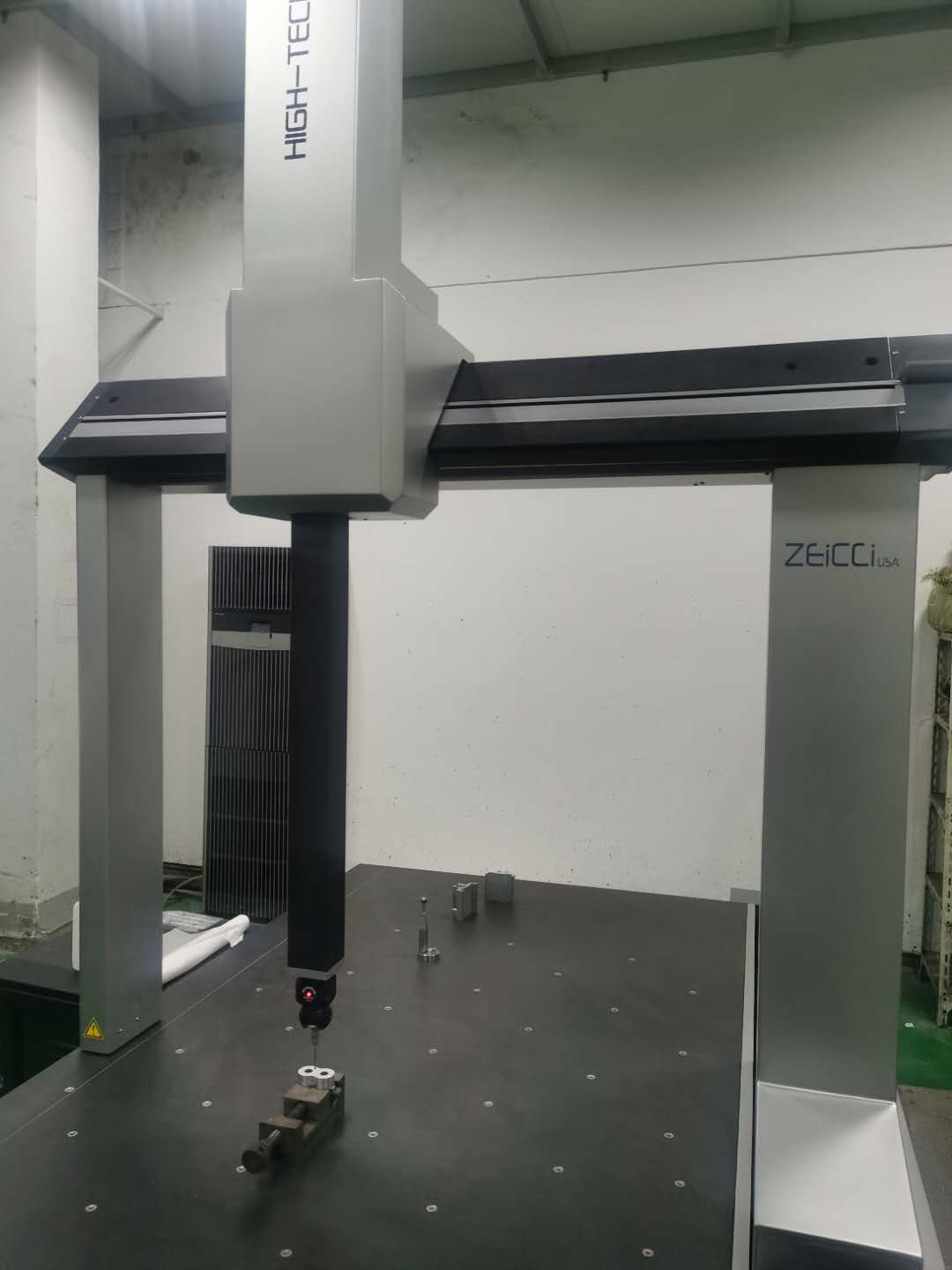

三坐標測量儀檢測結果如下：

兩個外圓的圓柱度最大誤差為：0.0048mm

兩個外圓的中心距誤差為：0.0018mm

輪廓與平面垂直度最大誤差為：0.0024mm



由于此測試只針對外輪廓的加工，測試合風機床的加工精度，因此并沒有鏜孔以及其他部位的加工。而機床能夠滿足加工精度以及表面質量要求才只是基本條件，批量生產的自動化加工方案將會更具有挑戰性。



感謝日本佑能工具UNION TOOL提供切削刀具以及技術支持。

感謝上海嘯騰機械提供三坐標測量儀檢測服務。
